M48 패튼

3. 제원 및 성능

M48 시리즈에는 두 가지 다른 차체가 사용되었다. 초기형 차체는 M46에 비해 쐐기형 전면 경사 장갑을 가졌고, 조종수 해치 직경이 작았다. 현가장치는 비틀림 바 방식, 5개의 귀환 로러와 6쌍의 보기륜으로 구성되었다. 엔진 배기구는 후면 상판 상단에, 구동 스프로켓은 차체 후면에 있었다. 이중 보조 트랙 장력 휠과 충격 흡수 장치가 장착되었다. 이 설계는 M48 및 M48A1에 사용되었다. M48A2 차체는 귀환 로러를 3개로 줄이고, 현가장치를 단순화했으며, 소형화된 동력 장치 구획과 추가 연료 셀을 적용했다. 복잡한 후면 엔진 상판 그릴 대신 통풍구와 그릴 접근 도어가 설치되었다. 이 차체는 M48A2 및 M48A3에 사용되었다.

포탑은 반구형 주조 균질 강철로 제작되었고, 평평한 포방패, 사령관용 해치, 장전수용 해치가 있었다. 초기 생산형은 해치 직경이 작았다. 포수에게는 5,900발의 탄약이 장착된 M37 .30구경 기관총이 제공되었다.

제2차 세계 대전과 한국 전쟁 당시 전차는 직접 조준 방식을 사용했지만, M48은 사격 통제 장치(FCS)를 통합하여 장거리 명중률을 향상시켰다.^[6] 사격 통제 장치는 거리 측정기, 기계식 탄도 계산기, 탄도 구동 장치, 조준경으로 구성되어 함포 사격술의 축소판과 유사했다. 기계식 탄도 계산기는 차량 기울기, 탄약 종류 등을 고려하여 정확한 거리 계산을 가능하게 했다.

초기형은 가솔린 엔진을 탑재했지만, 항속거리가 짧고 피격 시 쉽게 발화되는 문제가 있었다. 또한, 포탑 회전용 유압계통 문제로 인해 승무원 구획 내 화재가 빈번하게 발생했다. 이러한 문제점을 해결하기 위해 엔진을 디젤 엔진으로 교체하고 포탑 구동 기구를 개량한 M48A3이 개발되었다.

4. 운용

5. 파생형

• '''T48''': 1950년에 설계되어 1951년부터 1955년까지 사용된 개발용 시제품이다.
• '''M48''': Mod A 차체 및 포탑 설계를 특징으로 하는 초기 양산형으로, M41 90mm 주포를 장착했다. 미국 본토(CONUS) 내에서만 사용되었다.
• *'''M48C''': 부정확한 차체 방호력을 가진 M48이다. 미 육군 기갑학교에서 훈련에 사용되었다.
• '''M48A1''': 12.7mm M2 중기관총을 탑재한 M1기관총좌를 탑재한 형태이다.

• '''M48A2''': 파워팩과 변속기, 포탑 제어 장치를 개량한 전차이다.

• '''T95E2''': 1957년 5월부터 7월까지 T95E2로 명명되어 시제 전차가 생산되었다.
• '''M48A3''': M60전차에도 사용하던 750마력의 디젤 엔진으로 교체하고, 신형 사격 통제 장치를 탑재한 형태이다.

• '''M48A4''': M48A3에 M60 전차의 포탑을 탑재하도록 한 프로토타입이다.
• '''M48A5''': M68 105mm 강선포를 탑재하여 2세대 주력전차급의 성능을 갖춘 전차로 분류된다.

• '''CM-11''': M1 전차의 사격통제장치를 장착하여 현존 M48중 가장 강력한 공격력을 보유한다.
• '''M67 "Zippo"''': M48를 화염방사 전차로 개조한 버전이다.

• '''M8, M8A1''': M48에 도저를 장비한 버전이다.
• '''M48 Marksman''': 영국에서 개발한 35mm 2연장 오리콘 기관포 탑재 대공포탑 Marksman를 M48에 적용한 자주대공포 버전이다.
• '''Zulfiquar''': 이란에서 M48 / M60 / T-72 전차를 기반으로 개발한 전차이다.

5. 1. 미국

5. 2. 대한민국

5. 3. 이스라엘

5. 4. 기타 국가

6. 실전 기록

M48 패튼은 한국 전쟁 발발로 인해 급하게 개발된 M47의 후계 기종이지만, 한국 전쟁에는 참전하지 못했다. 배치 직후 소련의 신형 주력 전차인 T-54가 100mm 구경의 주포와 더 두꺼운 장갑을 가진 것으로 분석되면서, M48의 배치와 거의 동시에 후계 차량인 M60(초기 개발 명칭 M68)의 개발이 시작되어 배치되었다. 따라서 미국군에서 주력 전차로 사용된 기간은 짧지만, 베트남 전쟁에서는 파병 부대의 주력 전차로 사용되었다.

M48은 1952년부터 1959년까지 12,000대가 생산되었다. 초기형은 가솔린 엔진을 사용했는데, 항속거리가 짧고 피격 시 쉽게 화재가 발생했다. 또한 포탑 회전용 유압계통의 문제로 인해 승무원 구획 내 화재가 자주 발생하여 큰 문제점으로 지적되었다. 이러한 문제점을 해결하기 위해 M60 개발과 병행하여 엔진을 디젤 엔진으로 교체하고 포탑 구동 기구를 개량한 M48A3이 개발되었다.

1970년대 중반부터 M48은 M60으로 교체되기 시작하여, 전선 부대에서 예비 부대나 주방위군으로 이관되었다. 미국군은 M48의 주포를 M60과 같은 105mm 전차포 M68로 교체하고 엔진과 변속기를 M60과 동일한 것으로 교체하여 M60과 동등한 전투 능력을 가진 M48A5로 개수했다.

1990년대 중반에는 주방위군 부대를 포함하여 미국군에서 완전히 퇴역했지만, 여러 국가에서 여전히 다수가 사용 중이다. 미국군의 M48은 M47, M60과 함께 사격 훈련 및 각종 무기의 실차 표적으로 사용되기도 했다.

M48은 다음과 같은 여러 분쟁에서 사용되었다.

• 베트남 전쟁: 미국 해병대와 남베트남 정부군이 주로 사용했다.
• 인도-파키스탄 전쟁: 파키스탄군이 제2차, 제3차 인도-파키스탄 전쟁에서 사용했지만, 인도군의 센추리온에 패했다.
• 제3차 중동 전쟁: 이스라엘 국방군과 요르단군 양측이 사용했다. 요르단군의 M48은 이스라엘군의 M50/M51 슈퍼셔먼에 패배했지만, 이스라엘군의 M48은 이집트군의 T-54/55, T-34-85, IS-3M을 상대로 승리했다. 제4차 중동 전쟁에서는 이스라엘 국방군이 M48, M60, 센추리온을 함께 사용했다.
• 터키의 키프로스 침공: 터키군이 사용했다.
• 레바논 내전: 레바논 정부군과 기독교계 민병대 조직인 "레바논 군단"이 사용했다.
• 중월전쟁: 베트남 인민군이 남베트남군의 차량을 사용했을 가능성이 있다.
• 이란-이라크 전쟁: 이란군이 사용했지만, 이란 혁명으로 인해 미국과의 관계가 악화되어 예비 부품 부족으로 가동률이 저하되었을 가능성이 있다.
• 모가디슈 전투: 파키스탄군의 M48이 M113과 함께 모가디슈 시내에 고립된 미군 부대 철수를 지원했다.

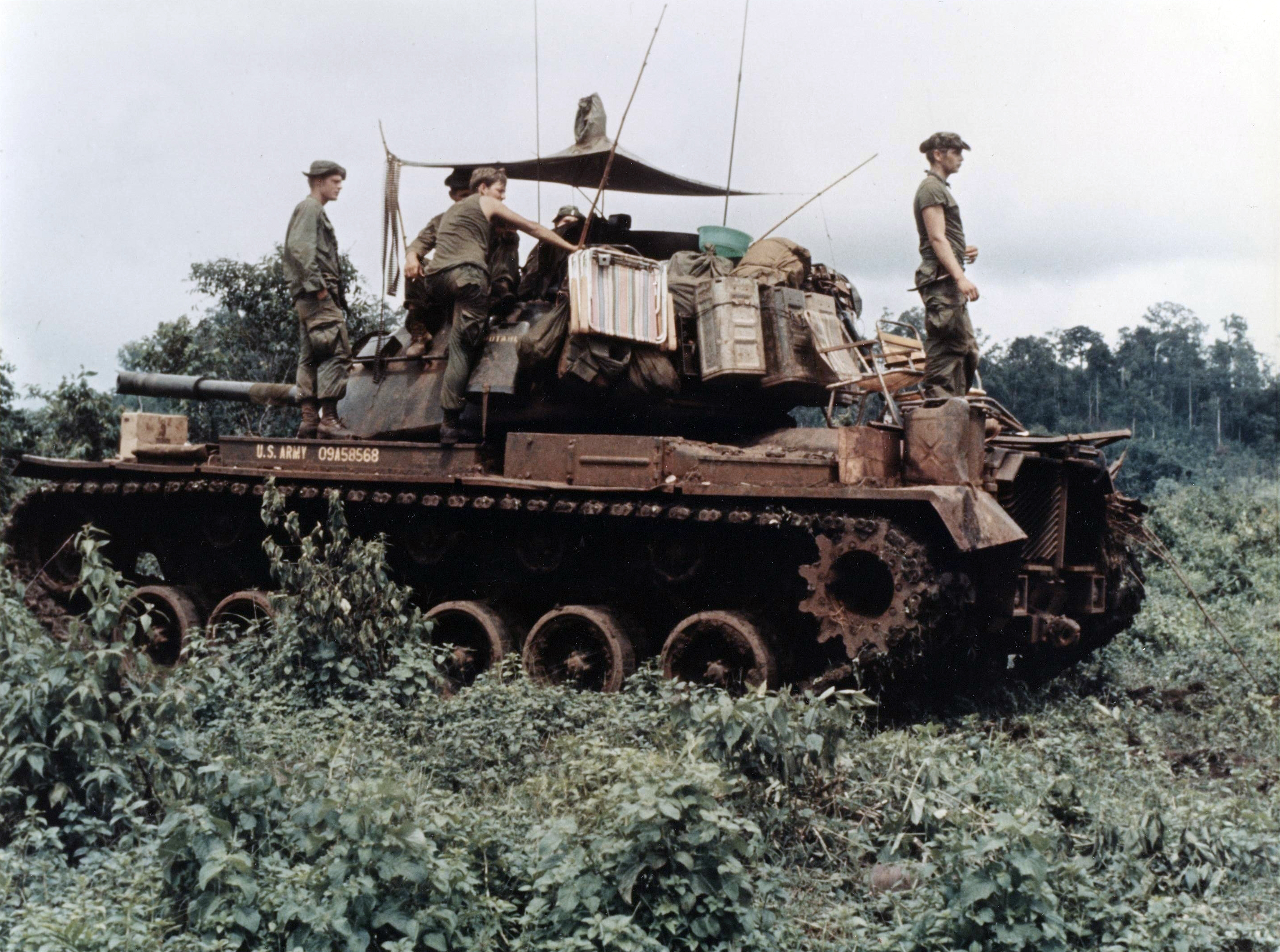

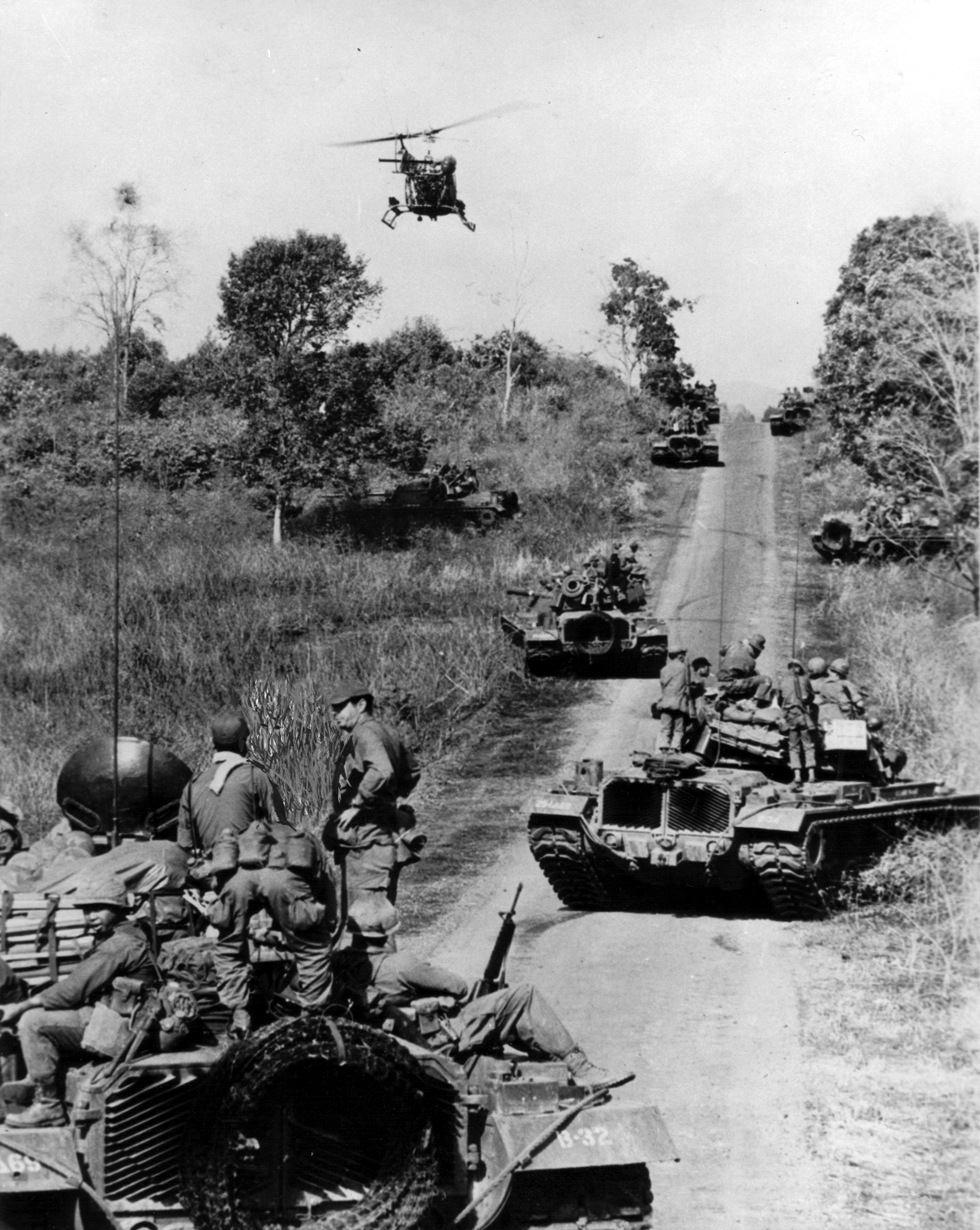

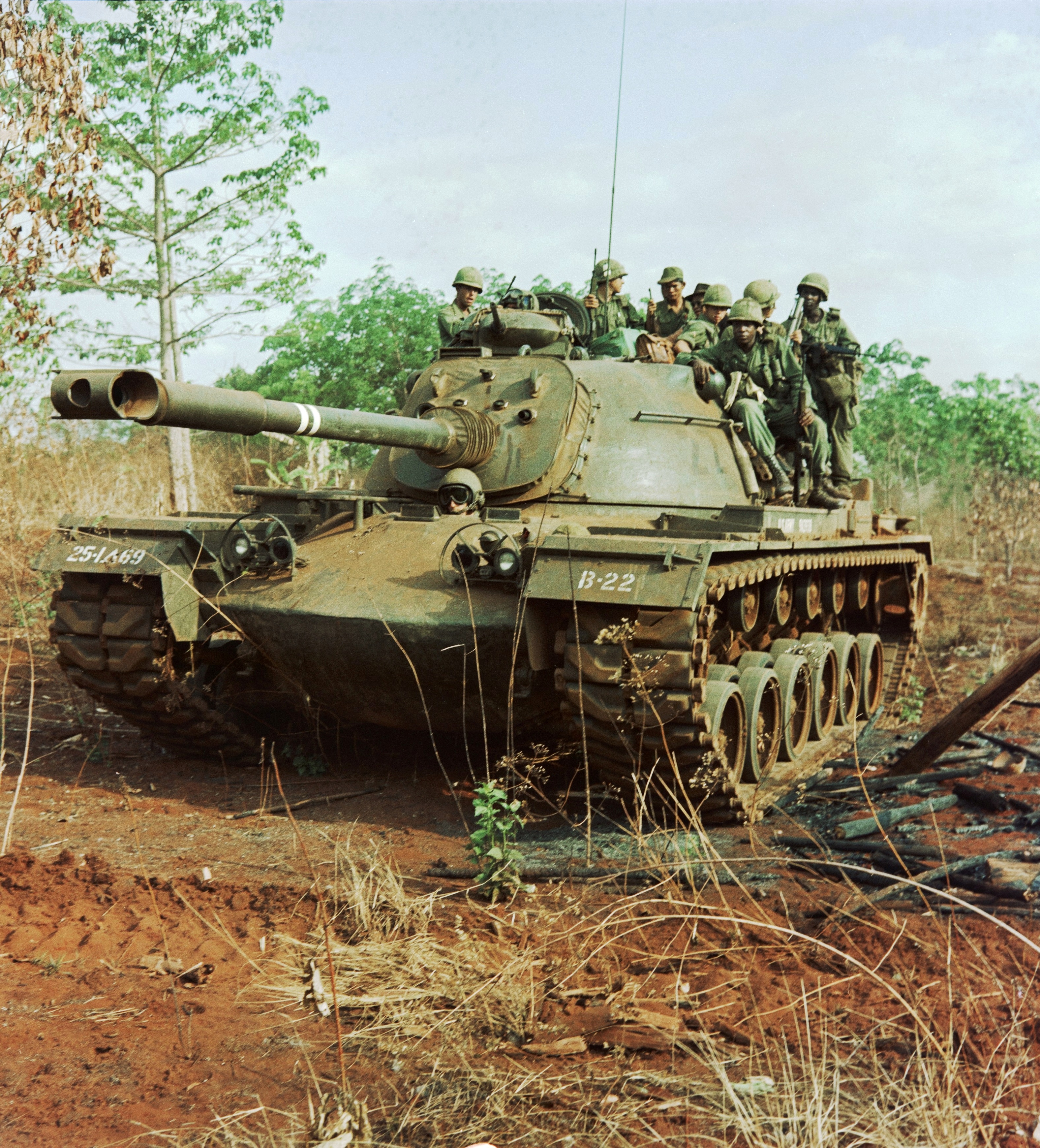

6. 1. 베트남 전쟁

미국 공식 자료에 따르면 1975년 3월까지 343대의 M48 전차가 ARVN에 인계되었고,^[20] 이들 모두 파괴되거나 노획되었다. 미국은 전쟁 중 최소 123대의 M48 전차(수리 불가능)를 손실했다.

6. 2. 인도-파키스탄 전쟁

6. 3. 중동 전쟁

6. 4. 기타 분쟁

7. 결론

미국 해외군사판매(US Foreign Military Sales, FMS)를 통해 해외 군사 서비스용으로 사용된 M48 전차는 E48 시리즈로 지정되었다. 이들은 기본적으로 승인된 해외 구매자가 요청한 사소한 수정이 가해진 M48 전차였다. 수정 사항에는 M1 포탑 제거, 다른 모델의 기관총, 전자 장비, 사격통제장치 또는 무전기, 외부 장갑판, 연막탄 발사기 및 동력 장치 등이 포함되었다.^[17] 이스라엘은 이러한 전차들을 많이 구매하여 마가크 시리즈의 기원이 되었다.

이 시리즈에는 다음과 같은 명칭이 포함된다.

한국 전쟁 발발로 인해 급하게 개발된 M47의 후계로 개발되었지만, 한국 전쟁에는 참전하지 못했다. 부대 배치 직후 확인된 소련의 신형 주력 전차인 T-54는 본 차량을 능가하는 100mm 구경의 주포와 장갑을 가지고 있다고 분석되었고, 부대 배치와 거의 동시에 후계 차량인 M60(개발 초기 명칭 M68)의 개발이 시작되어 배치되었다. 따라서 미국군에서 주력 전차로 사용된 기간은 짧지만, 베트남 전쟁에서는 파병 부대의 주력 전차로 사용되었다.

후에 주포를 105mm 포로 변경한 개량형이 M60의 부대 배치 시작 후에도 주방위군 부대를 중심으로 배치되어 운용되었다. 미국군 외에도 냉전기의 서방 국가에 널리 제공되었으며, 이들 국가에서는 독자적인 개수를 거친 형태가 오랫동안 사용되고 있다.

8. 함께 보기

• T-55 – 소련의 동시대 전차이다.
• 센추리온 – 영국의 동시대 전차이다.
• 59식 – 중국의 동시대 전차이다.
